(2013年初稿，2021年修改)
取名”壁癌”這個非常傳神的俗稱，乃因對於壁面白華，不僅住屋大眾不堪其擾，專業廠商也多束手無策，如同面對無藥可醫的癌症一般，故稱之為壁癌。
撰文者：郭文毅 .莊漢松. 張浩偉／樂土成大昶閎科技股份有限公司 臉書按這裡
實際上壁癌的成因，經由學術單位研究，已明確地揭露其成因與化學反應的機理，且於網路上也可搜尋到許多處理的資訊，在此不再冗述；本文與現今壁癌資訊不一樣之處，在於提供實際量測數據，並以圖示的方式讓大家能輕鬆了解!
根據白華(壁癌)的化學機理研究，其最常見的生成方式為：
一、游離鈣溶於水，於冷乾氣候，經由通道，滲透至牆體表面，脫水結晶。
二、若是水分充足，游離鈣滲透到表面跟二氧化碳反應，又會生成白色碳酸鹽類結晶體。
以上生成的條件有四， 水、游離鈣、適當溫度以及通道。雖然缺一不可，但也並不是說四項條件都存在就會產生白華。在這四項條件中，水最重要。因為:沒有足夠的水，游離鈣無法游離。沒有水當媒介，溫度適當也無法起反應。沒有足夠的水，有通道也不夠潤滑可以溶出化學產物。
因此，能夠控制水，不僅減少白華產生，對於整體的水泥砂漿性能也能提升。而提升水泥砂漿的性能，就能增加其抵抗老化進而延長使用年限，這在整個營建工程的品質控制是具有正本清源的實質意義。
而需要控制的水有二：
一、水泥砂漿攪拌成型時的添加水量不能太多：(先天體質)
水(w)與水泥(c)的比值，稱為水灰比，w/c越高代表水越多，強度越低；這是工程材料的基本概念。一般混凝土工程以減水的方式來提升其性能已是最基本的概念；然而對於水泥砂漿減水，一般泥作師傅鮮有此觀念，因此工地現場拌和的水泥砂漿，使用的水灰比都過高，造成水泥砂漿先天體質就不良。
若能控制添加水量，讓水泥砂漿的水灰比適當，則先天性能提高，後續病變機會就低，且對工程品質也能有所提升。
二、水泥砂漿成型硬固後的吸水率不能太高：(基因改造)
台灣高溫潮濕，水氣防不勝防，故一般人認為水很難控制。實際上，並不一定有水就會有化學反應，也不必要將水完全阻絕以防止其反應，僅需讓硬固水泥砂漿的吸水量降低到一定程度，讓游離鈣無法移動，通道無法潤滑，化學反應便無法進行。
目前已經可以藉由水泥砂漿基因改造的方式，將水泥砂漿易吸水的體質改變，並保有水泥砂漿的透氣性能，如此便可讓水泥砂漿不論晴雨天都可以保持乾爽。
接下來
將水泥砂漿分為水泥砂漿固體以及孔隙兩部分，其中
【水泥砂漿固體】：
為水泥生成物與砂所形成，此部分決定水泥砂漿的體質，適當的水灰比以及水泥與砂的比例，就會有好的水泥砂漿體質；其中水泥生成物中含有毛細孔隙以及膠體孔隙，毛細孔隙可吸附外界的水量，膠體孔隙為結晶水與外界無作用。
【孔隙】：
取決於水泥砂漿的水灰比以及水泥與砂的比例：水灰比越高，與水泥反應後多餘的水就越多，其佔據的空間乾燥後就變成孔隙；添加的砂量太多，砂粒間的孔隙，水泥無法完全填充，也會形成堆積的孔隙。因此，水多砂多，孔隙越多，結構就非常鬆散。
以下開始簡易圖說

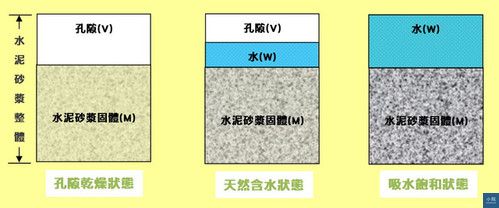

【水泥砂漿的三種狀態】：
孔隙乾燥狀態：水泥砂漿試體經由烘箱110度C乾燥才能達到此狀態，一般這種情況不存在。其中孔隙無水, 水泥砂漿固體中的毛細孔隙也無水。而水泥砂漿固體的多寡代表水泥砂漿的體質，固體越多，體質就越好。天然含水狀態為水泥砂漿正常氣候下的狀態，正常狀態下，孔隙是會吸附水的，且水泥砂漿固體中的毛細孔隙也會吸附水，不可能完全絕乾。
吸水飽和狀態：水泥砂漿長期遇水，其孔隙以及水泥砂漿固體的毛細孔隙充滿水時，即為吸水飽和狀態，一般雨天常發生此狀態。

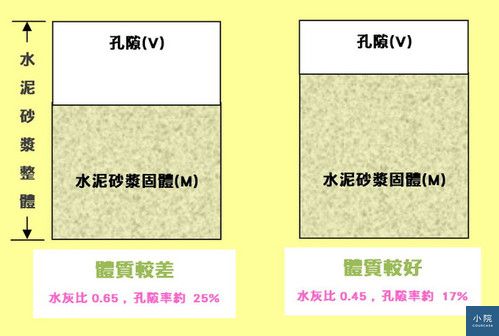

如前所述，水泥砂漿固體的多寡代表砂漿體質的好壞，一般水灰比低，砂與水泥的重量比例在1:3或是1:2，其水泥砂漿的體質佳，孔隙較少，不易吸附大量水；以同樣是1:3的水泥砂漿為例，水灰比0.65的孔隙率25%，較水灰比0.45的17%，多了8%。因此一般工地場拌砂漿，泥做師傅用水以及用砂沒有測量，通常水灰比常高達0.7以上，且水泥與砂的比例約1:5，孔隙率恐達35%以上。
【體質好壞的天然含水率有何差別？】
體質較差孔隙多，吸附水就會比體質好的多，意即天然含水率高，表示於正常狀態下水泥砂漿裡的水量充足，就容易產生病變。
由成大昶閎團隊，三年來實際案例資料庫分析整理，以及九龍壁兩年多的長期實測，(九龍壁來由請按這篇文章 http://www.wretch.cc/blog/lotos/1128160)，歸納出天然含水率6%為砂漿體質好壞的分野。
天然含水率6~8%的新作壁面，並不會馬上產生病變，約2年後開始就會產生斑點如下所示，斑點中心逐漸如同青春痘一樣成核，這不會有立即危害，若壁上有上漆，只會逐漸由成核部位開始掉漆。
實驗結果證明，不管體質好或是體質不好，水泥砂漿吸飽水，其吸水率都接近12%。但是，體質較差的，吸水速度快，1~2小時內就達飽和狀態；若壁面通風較佳時，水分脫除的速度較快，可較快回到天然含水狀態。
體質較佳的，吸水速度緩慢，2~5小時才會達到飽合狀態；但因結構較紮實，反而造成水分脫除速度慢，若是壁面通風不佳或是太多裝飾材，會有水分堆積的問題，產生病變後不易處理。
因此，水泥砂漿製作時，水灰比要儘量低，讓水泥砂漿的天生體質好。可預防水泥砂漿於一般狀態下生病，但是體質好的水泥砂漿，仍會有遇雨天吸飽水的時候，當外在環境造成通氣不佳，還是會因為體內水份過多而生病，且不易痊癒。
總結本文提出重要數據與結論
一、天然含水率高於6%的水泥砂漿，乃先天體質較差為壁癌發生的高危險群。
二、不管水泥砂漿先天體質好或差，吸飽水後含水率都接近12%，然而，體質差容易生病，但是好得也快；體質好的不易生病，但是一生病就不容易好。
三、因此，水泥砂漿體質需藉由基因改造，讓其天然含水率以及吸水率兩者都控制在6%以下，就不會產生病變，這個數據與國家標準CNS 3763 水泥防水劑的規定相吻合，就是添加防水劑的水泥砂漿吸水率，必須是一般水泥砂漿吸水率(12%)的一半(6%)以下。
希望看過此文的朋友們，
未來在請求施作廠商處理壁面服務時，不再拘限於抽象的表面觀察，
應該要求具體的數據量測，才能有效了解壁面狀態，
做出正確且有效的處理!
