《達人講堂》安裝喇叭鎖DIY

撰文者:Carpenter Liao/他的blog野人獻曝

怎麼更換最簡單的門鎖—喇叭鎖

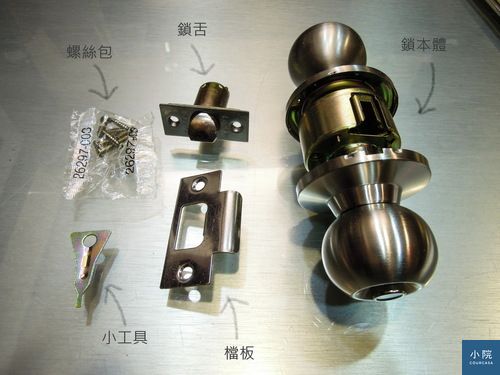

先看看喇叭鎖的分解圖(上圖)。

(呃,姥姥這不是喇叭鎖?我知,這叫波斯菊,是我從Liao師傅的blog那轉貼過來的,在看鎖之前,看看美美的照片,不是頂好?他真的超會拍的)
(呃,姥姥這不是喇叭鎖?我知,這叫波斯菊,是我從Liao師傅的blog那轉貼過來的,在看鎖之前,看看美美的照片,不是頂好?他真的超會拍的)

換鎖前先把新鎖具買回來沒關係,別擔心新舊鎖的規格相容性,除非你的門鎖是二十幾年前的產品,那年代有分長短鎖舌不同的規格,但也不多見,所以儘管先把新鎖買回來沒關係,以便在動手拆舊鎖前,先用新鎖練習拆卸。

找找按壓側的小孔(另一邊是鑰匙側,圖2)

小孔裡是彈簧銷,要用附帶的小工具插入才能取下把手(圖3 圖4)

先插入小工具,再推開球形把手(推開時會感覺卡卡的),這時放開小工具就能順利推開球形把手,這連續動作是關鍵,可先看影片,先練習幾次。

先拆舊鎖按鈕側的圓形把手,

再來用一字螺絲起子拆底座的蓋板,(抱歉!圖8有點錯誤,照理說圓形把手已被拆下)(姥姥os。沒關係的,我也常這樣,沒拍到要寫的,哈哈)

這底座蓋板的拆卸孔再用兩張圖片說明(圖9 圖10)

蓋板拆下之後,底座上兩顆螺絲用十字起子卸下(圖11),拆下後就可以輕易把鎖本體給拉出來(圖12)

拆鎖舌(圖13)


中場休息時間,看一下liao師傅拍的木棉道
中場休息時間,看一下liao師傅拍的木棉道



新鎖安裝就把拆解步驟倒回去就是裝鎖的方法,裝鎖舌(圖13)

若還是不清楚安裝方式請參考這段影片(影片二)

裝好鎖本體(圖14),

鎖上底座(圖15),底座兩邊長得不太一樣(圖中 圖右),建議是圖中往鎖舌的方向

若不是(圖16下左圖)往鎖舌方向也沒關係,只是蓋板拆卸方向不同而已,蓋板開口方向(圖16下右圖)要對準(左圖)箭頭所指的位置


對準再輕輕按壓蓋板卡住底座即可(圖17)

裝球形把手要注意有方向性,(圖18-1 圖18-2)

要以(上圖)上的凹痕對準鎖本體的溝槽(圖19),沿著溝槽按壓卡住就算完成安裝,

切記安裝好以後別急著關門,要先轉動並測試鑰匙功能無誤後再關門,要不然裝好就關門測試當心被鎖在房間裡面,那可糗大啦

門框上的檔片更換就按照原本螺絲位置拆卸即可。

他到雲林,拍的耕耘機(火犁仔),感覺很像變形金剛,超酷的
他到雲林,拍的耕耘機(火犁仔),感覺很像變形金剛,超酷的
